偷窥亚州欧美自拍另类-正在播放亚洲区精品第二-91亚洲精品福利在线播放-亚洲一区二区高清不卡

在精密注塑生產(chǎn)過(guò)程中，氣泡缺陷始終是困擾塑膠制品質(zhì)量的首要難題。2025年最新行業(yè)報(bào)告顯示，約32%的注塑不良品與氣泡問(wèn)題直接相關(guān)，尤其在醫(yī)療器件和光學(xué)元件領(lǐng)域，微米級(jí)氣泡就可能造成產(chǎn)品功能失效。本文將深入剖析注塑模具氣泡產(chǎn)生的核心機(jī)理，并提供經(jīng)生產(chǎn)驗(yàn)證的解決方案。

材料因素是氣泡產(chǎn)生的內(nèi)在誘因。當(dāng)塑料顆粒含水率超過(guò)0.02%時(shí)，在200℃以上高溫環(huán)境中會(huì)迅速氣化。實(shí)驗(yàn)數(shù)據(jù)顯示，1克PP料中含有0.05%水分時(shí)，將產(chǎn)生約12cm3的水蒸氣，足以在制品內(nèi)部形成直徑0.3mm的氣泡群。改性材料中的揮發(fā)物同樣不容忽視，特別是添加30%再生料時(shí)，低分子物質(zhì)分解產(chǎn)生的氣體量會(huì)增加3倍以上。

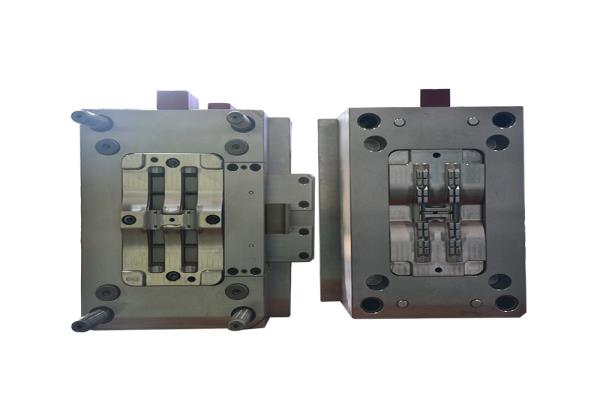

模具排氣系統(tǒng)的設(shè)計(jì)缺陷是氣泡聚集的關(guān)鍵。根據(jù)2025年修訂的模具設(shè)計(jì)規(guī)范，排氣槽深度應(yīng)控制在材料熔體黏度的0.6-0.8倍。例如加工PA66時(shí)，0.03mm的排氣深度可使氣體逃逸速度達(dá)到15cm/s。但需警惕過(guò)度排氣導(dǎo)致的披鋒問(wèn)題，合理的做法是在分型面配置0.02-0.04mm的主排氣槽，在頂針間隙設(shè)置0.01-0.015mm的輔助排氣通道。

工藝參數(shù)設(shè)置不當(dāng)會(huì)加劇氣泡產(chǎn)生。注射速度超過(guò)120mm/s時(shí)，熔體前端會(huì)裹挾空氣形成渦流氣穴。最新智能注塑機(jī)采用分段注射控制，在充填90%容積后切換至30mm/s的低速模式，使型腔氣體有足夠時(shí)間從排氣系統(tǒng)排出。保壓壓力不足同樣致命，當(dāng)壓力低于熔體凝固壓力的80%時(shí)，溶解在材料中的氣體會(huì)重新聚集，這種現(xiàn)象在厚壁制品冷卻過(guò)程中尤為明顯。

溫度控制失衡會(huì)誘發(fā)分解氣泡。料筒溫度超過(guò)材料推薦上限15℃時(shí)，PA6等工程塑料每小時(shí)會(huì)分解產(chǎn)生0.8%的氣體量。2025年推出的電磁感應(yīng)加熱系統(tǒng)可將溫度波動(dòng)控制在±0.5℃范圍內(nèi)，相比傳統(tǒng)電阻加熱方式，材料熱降解率降低60%。模具溫度梯度也不容忽視，當(dāng)局部模溫相差20℃以上時(shí)，不同冷卻速率的熔體界面會(huì)形成真空氣泡。

過(guò)量噴涂水性脫模劑時(shí)，5μm厚的膜層在高溫下汽化會(huì)形成密集的表面氣泡群。實(shí)驗(yàn)表明，采用納米級(jí)氟素涂層替代傳統(tǒng)脫模劑，噴涂量減少70%的同時(shí)，制品表面氣泡直徑可控制在10μm以下。對(duì)于PC等透明材料，更推薦使用離子化氣相沉積技術(shù)，在模面形成0.1μm的超薄離型膜，既保證脫模順暢又避免氣泡產(chǎn)生。

解決注塑模具氣泡問(wèn)題需要構(gòu)建系統(tǒng)化防控體系。從材料預(yù)處理階段的真空干燥，到模具設(shè)計(jì)階段的CFD排氣仿真，再到生產(chǎn)過(guò)程中的多參數(shù)協(xié)同控制，每個(gè)環(huán)節(jié)都必須嚴(yán)格把控。
